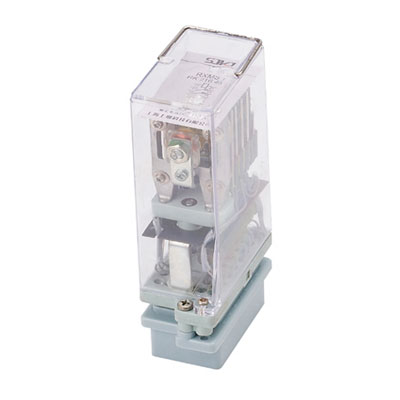

RXMS1快速跳閘繼電器用途
RXMS1快速跳閘繼電器用于電力系統二次回路中作為出口跳閘用 。
RXMS1快速跳閘繼電器特點
2.1動作快速,動作時間有3.5-4ms及5-5.5ms和7.5-8ms。
2.2 通過繼電器罩殼上的小孔拔動行鐵可以試驗觸點動作情況。
2.3繼電器可以電壓起動電流自保(最多有三個電流保持繞組)。
RXMS1快速跳閘繼電器動作原理
RXMS1快速跳閘繼電器為電磁式繼電器,由電磁系統,接觸系統及支架三部分組成。吸片自然安裝于磁軛的固定軸銷上,活動非常靈活,反作用力靠觸點簧片的反力來實現,這種結構可保證繼電器動作可靠、快速及低功耗。觸點采用雙觸點接觸原理,使繼電器的接觸可靠性提高并降低了接觸電阻,提高了觸點的通斷能力。繼電器外殼采用引進的Combiflex凸出式模數插入結構
RXMS1快速跳閘繼電器技術參數
4.1動作電壓:<70%額定電壓 ,保持電流<80%額定電流。
4.2返回電壓: >5%額定電壓。
4.3動作時間
4.3.1功耗6.8W時動合觸點<4ms,動斷觸點<3.5ms;動合觸點<8ms,動斷觸點<7.5ms。
4.3.2功耗3.5W時動合觸點< 5.5ms,動斷觸點< 5ms。
4.3.3保持型繼電器動合觸點< 8ms。
4.4觸點長期允許通過4A電流。

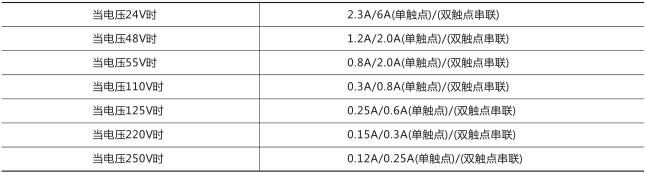

4.5觸點**斷開容量: AC; 250V時為3A(功率因數=0.4) , 250VA。
DC 250V時為1A(L/R=40ms時) , 30W。
4.6絕緣耐壓: 50Hz, lmin, 2?。
4.7沖擊電壓: 5kV。
4. 8能承受5-15Hz中等震級的地震波沖擊。4.9保持電流:0.5.1,2,4A。

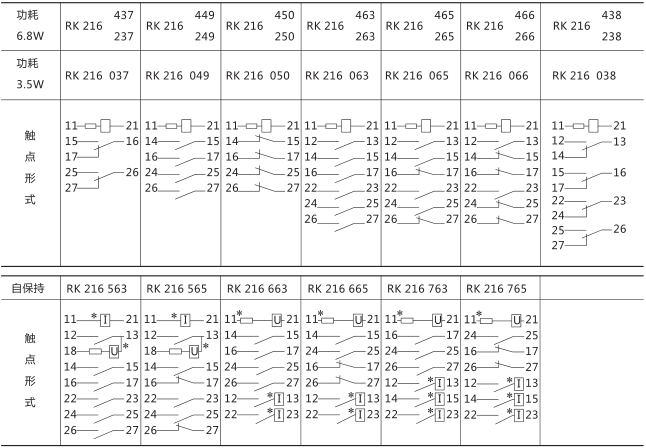

4.10觸點形式及代號。
4.11額定電壓、額定電流及線國電阻
4.11.1 RK2162口口、 RK2164口口
4.11.2 RK216 0口口
4.11.3 RK216 56口口
4.11.4 RK21666口、 RK216 76口

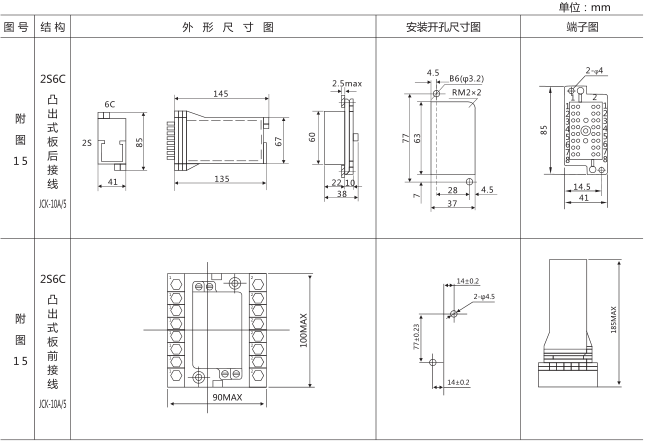

RXMS1快速跳閘繼電器外形及安裝尺寸
